草图欠约束，改一个尺寸全图乱跑，全约束一次定死

草图画完看着没问题，一改尺寸，圆跑了、孔歪了、轮廓变形了——多半是草图欠约束：点和线的位置没被约束定死，改尺寸时 Inventor 只能按它自己的猜测去动。画完随手做全约束，改尺寸才听话。

一、操作步骤

1. 先看欠约束数：草图环境下看状态栏，欠约束的自由度有几个一目了然；拖动一下草图，哪里会动，哪里就是没定死。

2. 用投影几何引参考：把已有的边、中心线用「投影几何」引进来当参考，别凭感觉重画一条差不多的线，两条线看着重合其实没关系。

3. 几何约束先定关系：重合、平行、垂直、对称、相等这些关系先上——对称的两边用对称约束，别两边各标一个尺寸，改的时候还得改两处。

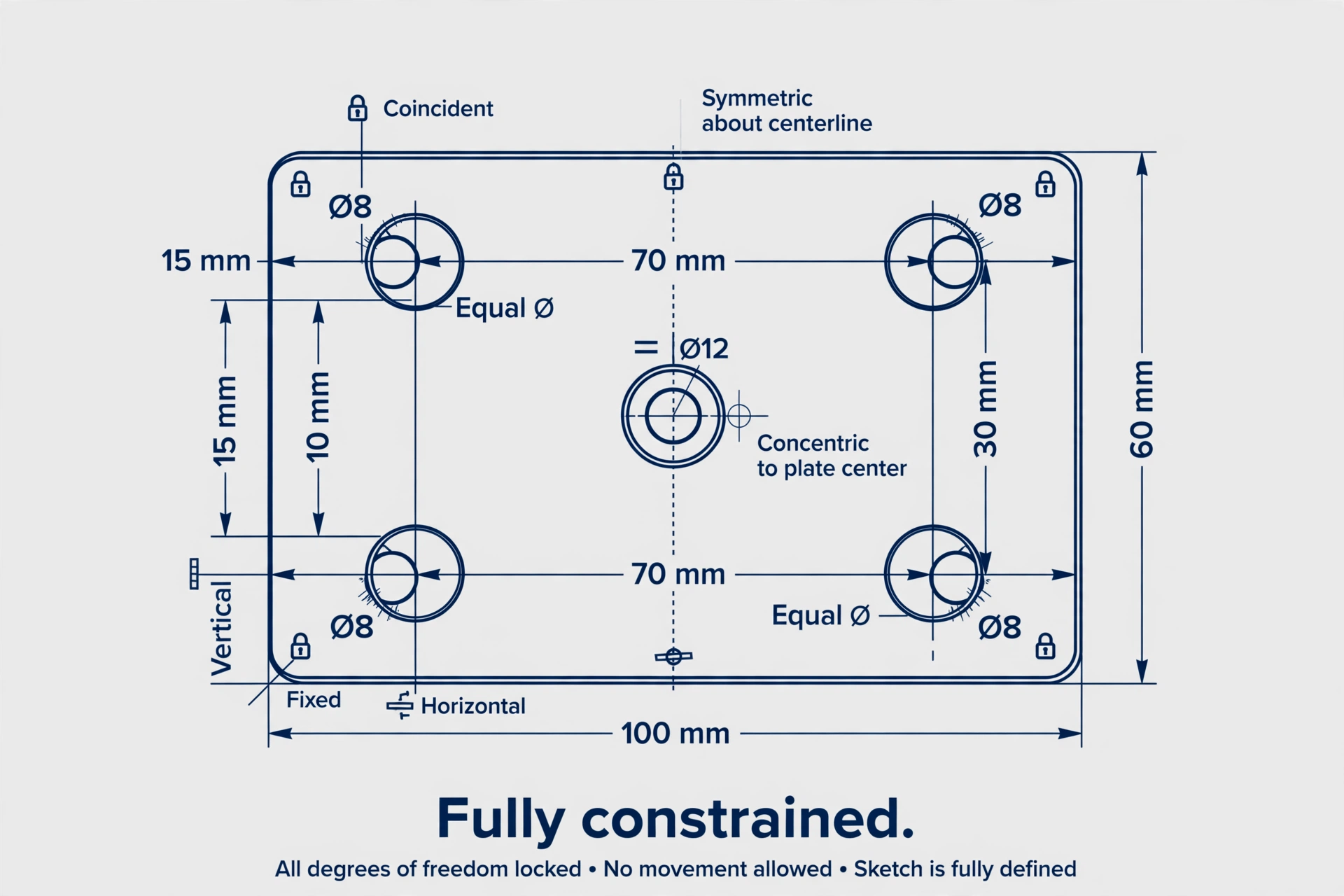

4. 尺寸约束再定大小：最后补尺寸，标到关键位置和关键尺寸上；状态栏显示完全约束，这张草图才算画完。

二、注意事项

别图省事用「固定」约束把所有点锁死，锁死了改尺寸改不动，等于白画。

改尺寸前先拖动验证一次：该动的地方动、不该动的地方不动，再去改数，改完的图才不会变形。
