iLogic 一键导出 PDF 和 DXF

图纸画完，给车间发 PDF、给激光下料发 DXF，每次都是另存为、选格式、选目录，重复劳动。一套图几十张，半天就没了。

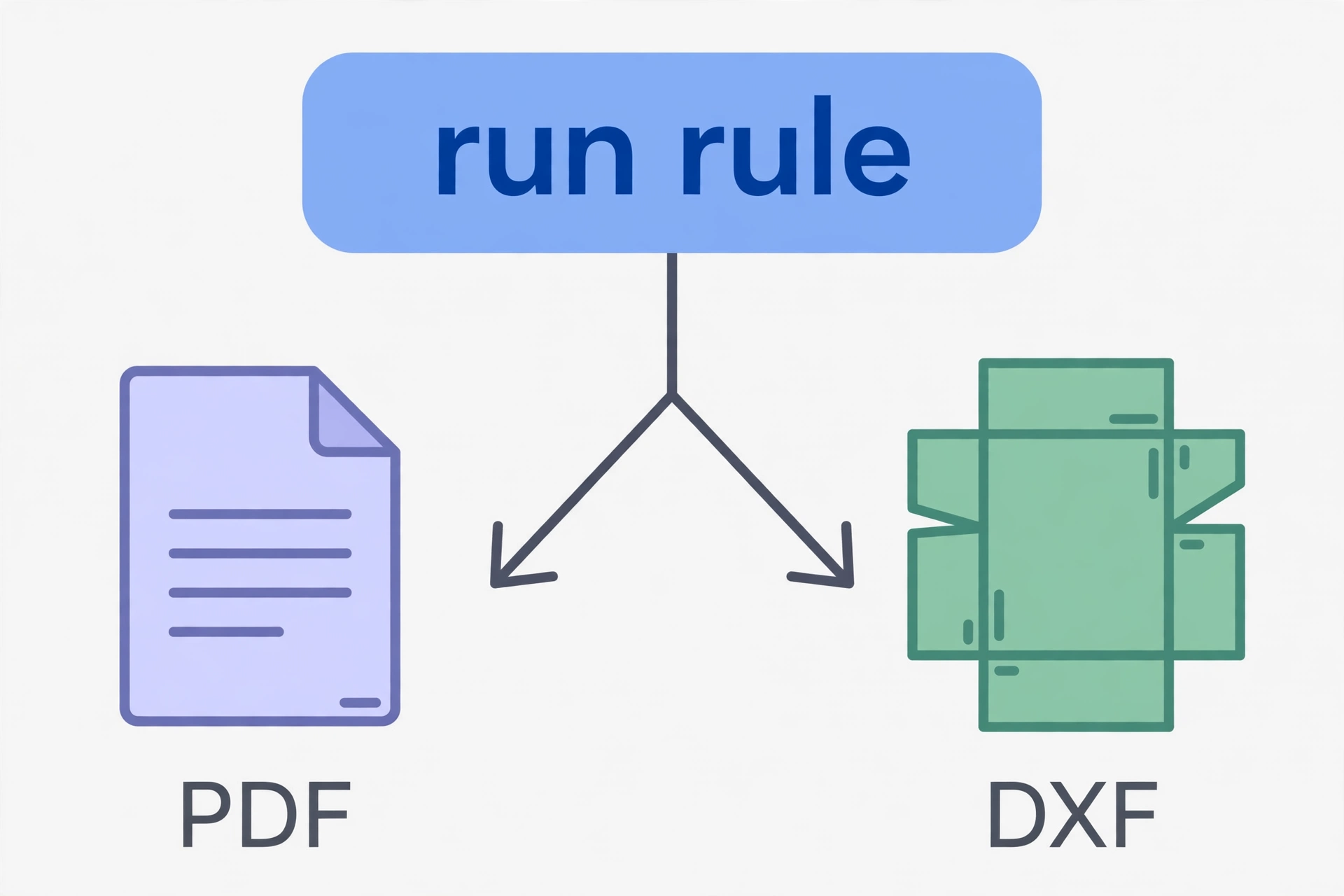

用 iLogic 写一条规则，一键把当前图纸导出 PDF、把钣金件的平面展开导出 DXF，全自动。

一、操作步骤

1 新建 iLogic 规则

在工程图环境下，点击「管理」选项卡 →「iLogic」→「添加规则」，起名比如“导出PDF_DXF”。

2 粘贴代码

'一键导出：PDF 存图纸目录，钣金平面展开另存 DXF
Dim oPath As String = ThisDoc.Path & "" & ThisDoc.FileName(False)

'--- 导出 PDF ---
Dim oPDFAddIn As TranslatorAddIn = ThisApplication.ApplicationAddIns.ItemById("{0AC6FD96-2F4D-42CE-8BE0-8AEA580399E4}")
Dim oContext As TranslationContext = ThisApplication.TransientObjects.CreateTranslationContext
Dim oOptions As NameValueMap = ThisApplication.TransientObjects.CreateNameValueMap
Dim oData As DataMedium = ThisApplication.TransientObjects.CreateDataMedium
oData.FileName = oPath & ".pdf"
oPDFAddIn.SaveCopyAs(ThisDoc.Document, oContext, oOptions, oData)

'--- 钣金件导出 DXF 平面展开 ---
Dim oDoc As Document = ThisDoc.Document
If oDoc.SubType = "{9C464203-9BAE-11D3-8BAD-0060B0CE6BB4}" Then
    Dim oDef As SheetMetalComponentDefinition = oDoc.ComponentDefinition
    If oDef.HasFlatPattern Then
        Dim sOut As String = "FLAT PATTERN DXF?AcadVersion=2000&OuterProfileLayer=0"
        oDef.FlatPattern.DataIO.WriteDataToFile(sOut, oPath & ".dxf")
    End If
End If

3 运行规则

保存后在浏览器树中找到规则右键运行，图纸目录下立刻多出 PDF（钣金件还多一个 DXF），文件名和图纸同名。

二、扩展用法

这条规则同样可以放进 iLogic 外部规则库，所有图纸通用。如果你们出图有固定目录结构（比如 PDF 统一进“发放”文件夹），把 oPath 改成固定目录拼接即可。
