Autodesk Inventor 技巧：iLogic 一键隐藏所有工作平面

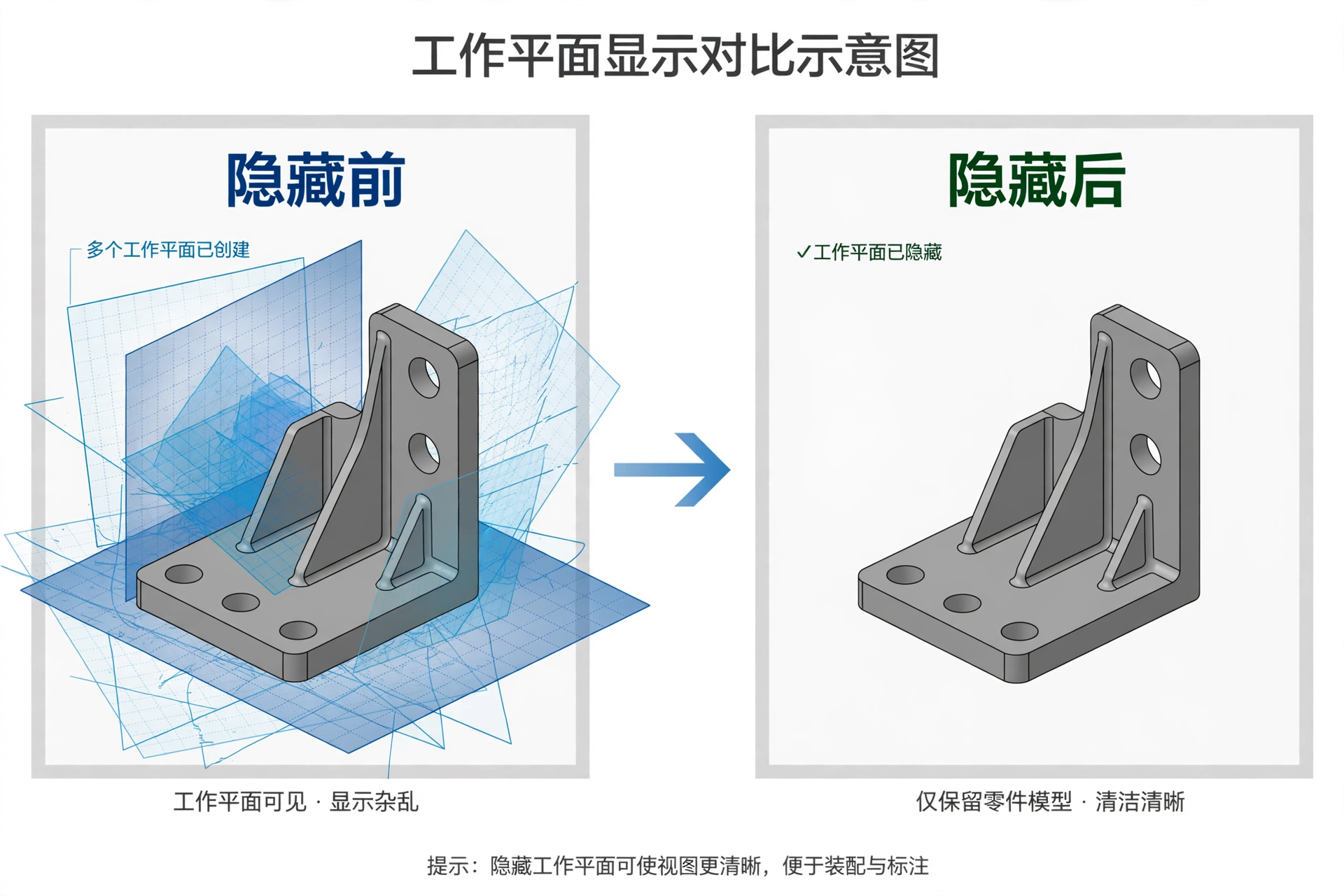

建模的时候，零件里的工作平面、工作轴越建越多，屏幕上密密麻麻全是线，看着心烦，截图也不好看。一个个右键隐藏太费时间，用 iLogic 写三行代码，一键全部隐藏。

一、操作步骤

1 新建 iLogic 规则

在零件环境下，点击选项卡 →→，给规则起个名字，比如”隐藏工作平面”。

2 粘贴代码

在规则编辑器里粘贴下面这段代码：

'隐藏当前零件中的所有工作平面
Dim oDoc As PartDocument = ThisDoc.Document
For Each oPlane As WorkPlane In oDoc.ComponentDefinition.WorkPlanes
oPlane.Visible = False
Next

3 运行规则

点击保存，然后在浏览器树中找到这条规则，右键选择，所有工作平面瞬间隐藏。

二、扩展用法

把 WorkPlanes 换成 WorkAxes，就是隐藏所有工作轴；把 False 改成 True，就是一键全部显示。两条规则配合用，建模时清爽，出图检查时又能快速找回参考。

这条规则可以保存到 iLogic 的外部规则库里，所有零件通用，不用每个文件重写一遍。
